Топлообменник с никелова спойка

Споен пластинчат топлообменник с различен материал може да се използва в различни приложения

Запаеният пластинчат топлообменник се изпича успешно чрез нагряване на медни листове, разпръснати със специални гофрирани листове от неръждаема стомана във вакуумна пещ.

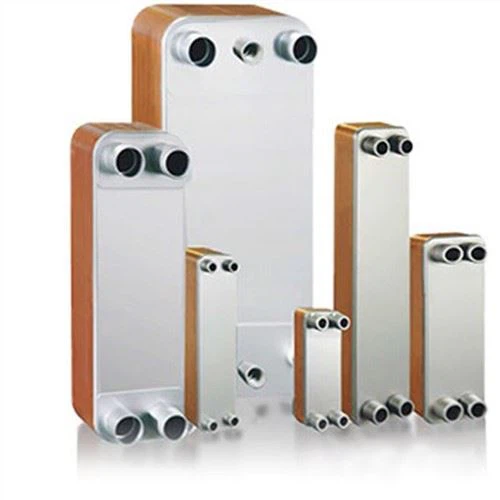

Това е медно споен топлообменник. Материалът на плочата е неръждаема стомана 316, а интерфейсният материал също е неръждаема стомана. Неговият материал за спояване е мед. Най-ниската проектна температура достига минус 160 градуса по Целзий, най-високата проектна температура може да достигне 225 градуса по Целзий, а проектното му налягане е 3,0 MPa.

Модел	EX14	EX20	EX18	EX26
Ширина A (мм)	76	76	94	108
Височина B (мм)	206	318	210	310
Дължина E (мм)	9+2.3n	9+2.2n	9+2.3n	10+2.3n
Хоризонтално разстояние на порта C (mm)	42	42	52	50
Вертикално разстояние на порт D (mm)	172	282	167	250
Максимално налягане [Mpa]	3	3	1	3/4.5
Максимален дебит [M3/h]	3.6	3.6	3.6	8.1
Тегло [kg]	0.6+0.06n	1.0+0.08n	1.0+0.07n	1.3+0.12n

Модел	EX26C	EX50	EX95	EX120	EX180	EX190	EX200	EX600	EX25E	EX50E	EX60E
Ширина A (мм)	124	108	188	246	254	307	321	435	91	107	120
Височина B (мм)	304	525	616	528	847	696	738	1410	323	527	528
Дължина E (мм)	13+2.3n	10+2.35n	11+2.35n	13+2.36n	13+2.36n	13+2.75n	13+2.7n	22+2.78n	9+1.6n	10+2.35n	8+2.3n
Хоризонтално разстояние на порта C (mm)	70	50	92	174	160	179	188	220	39	50	63
Вертикално разстояние на порт D (mm)	250	466	519	456	750	567	603	1190	268	466	470
Максимално налягане [Mpa]	3	3/4.5	3/4.5	3	3	3	2.1	1.5	4.5	4.5	4.5
Максимален дебит [M3/h]	8.1	12.7	39	42	42	100	100	300	0.028(n-2)	0.047(n-2)	0.052(n-2)
Тегло [kg]	2.2+0.16n	2.6+0.19n	7.8+0.36n	7.2+0.52n	10+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	1+0.09n	2.6+0.19n	2.4+0.19n

Модел	JX100E	EX100	EX210
Ширина A (мм)	250	248	322
Височина B (мм)	498	495	739
Дължина G (мм)	10+2.15n	10+2.15n	13+2.55n
Горизонтално разстояние на порта C (mm)	159	157	205.2
Ниско хоризонтално разстояние на порта D	166	168	224
Газово вертикално разстояние E (mm)	369	405	631
Разстояние на водния вертикален отвор F (mm)	369	405	568
Максимално налягане [Mpa]	4.5	3/4.5	3/4.5
Максимален дебит [M3/h]	0.08(n-2)	42	100
Тегло [kg]	6.5+0.37n	6.5+0.37n	13+0.78n

Предимства на споявания пластинчат топлообменник:

1. Леко тегло: При същите работни условия обемът му е 0,2-0,3 пъти по-голям от този на черупката и тръбата.

2. Компактна структура и малък обем: Вътрешността е проектирана с тънки плочи, коефициентът на топлопреминаване е много висок, а стагнацията на течността също е малка.

3. Малка консумация на вода: Поради високия си коефициент на топлопреминаване и по-високата ефективност на топлопреминаване в сравнение с други топлообменници, консумацията на вода е по-малка от другите топлообменници. При същите условия на работа се нуждае само от кожухотръбни топлообменници. 1/3 от водата.

4. Дълготрайна издръжливост: Не изисква използването на уплътнения, намалявайки появата на проблеми с корозия, и може да издържи на висока температура и високо налягане.

5. Нисък коефициент на замърсяване: Може да намали генерирането на замърсяване поради високата турбуленция, която може да се генерира вътре, така че броят на поддръжката може да бъде намален.

6. Високо качество и високо качество: Годините на технология за разработка и подобрения го направиха да работи все по-стабилно, а дизайнът е по-прецизен, което го прави широко използван.

1. Кои сме ние?
Ние сме един от най-големите китайски производители на BPHE и GPHE.

2. Има ли отстъпка за топлообменниците?

да. По-голямо количество, по-голяма отстъпка

3. Защо трябва да купувате от нас, а не от други доставчици?
8 ГОДИШЕН международен бизнес с добър опит

4. What срокможем ли да предоставим?
Приети условия за доставка: FOB,CFR,CIF,EXW,CIP,CPT,DDP,DDU；
Приета валута на плащане: USD, EUR, HKD, GBP, CNY;
Приет вид плащане: T/T, MoneyGram, кредитна карта, Western Union, пари в брой
Говорене на език: английски, китайски, испански, японски, португалски, корейски
